一套完整的结构化综合布线系统 , 是将各种线缆 , 适配器 , 模块和其他设备如无线网桥等有机组合起来 , 构成一套网络体系 , 使得电话 , 打印机 , 个人电脑和其他通讯设备可以相互通信。结构化综合布线系统是一套完整可管理的系 , 其基本设计原则包括:
• 水平和主干线缆系统应采用标准化的介质和设计方式。
• 物理设备的连接应采用标准化连接接口。
• 系统应该支持所有厂商的设备和应用环境 , 而不是单一厂商的设备 , 因此 , 布线系统应该独立于用户设备之外, 被称为“开放结构”。
• 系统应该采用统一和通用的设计方式和原则。
• 系统从设计到安装完成后是一套完整的端到端体系 , 而不应是当用户需要时才临时安装的布线系统。

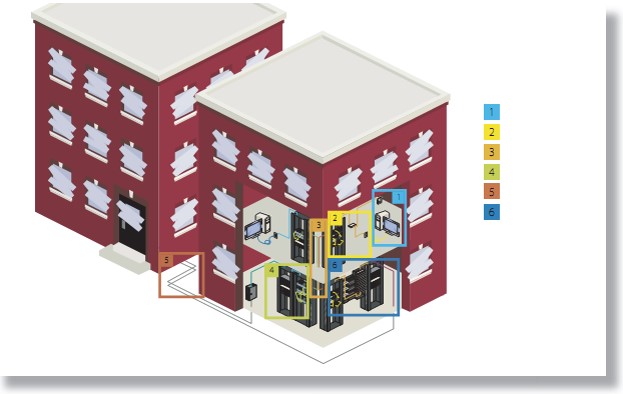

完整的结构化布线系统可以被分成6 个子系统 , 每个子系统都具有模块化结构和灵活性 , 系统变更和重布通常发生在两个子系统之间。 对于新的应用或新的标准,系统配置通常要改变多个子系统。以下 6 个子系统 , 通过相互连接 , 可以组成一个完整的布线系统:
Working Area subsystem 工作区子系统
从信息模块到终端设备 ( 如个人电脑 , 电话 , 打印机和监视器 ) 之间的连接区域被称为工作区子系统 , 它由跳线 , 适配器和其他传输设备组成 , 例如无线网桥 , 它允许终端设备连接到水平系统中。在楼宇自动化系统设计中,SYSTIMAX® SCS 又把工作区称为覆盖区, 其设备通常包括烟雾探测器, 温度传感器等。
Horizontal cabling subsystem 水平子系统
从通讯设备间到工作区之间的连接区域被称为水平子系统 , 它包括信息模块和水平线缆。每个大楼的楼层都是水平子系统。SYSTIMAX® SCS 支持在水平子系统主要采用非屏蔽线缆 ,多模 / 单模光纤。水平线缆在一端端接到信息模块 , 而
另一端 , 端接到配线架上。水平子系统的拓扑结构是以通讯设备间为核心,辐射各个工作区的星型结构。当采用非屏蔽铜缆时,SYSTIMAX® SCS 要求每个信息模块要使用一根独立 4 对双绞线 , 水平线缆的最大长度不超过 295英尺(90米)。
Backbone subsystem 主干子系统
主干子系统由建筑物中的垂直电缆组成 , 它通常在任意两个连接点之间提供多条线路 , 尤其是建筑物采用单点集中管理时。主干子系统主要由大对数铜缆和光缆组成。
Equipment subsystem 设备间子系统
设备间子系统主要由共享和共用设备 , 和用于连接上述设备的线缆组成。设备间子系统包括线缆 , 连接器及其他辅助硬件系统 ,它们用于连接共享和共用设备到主配线系统。
Building subsystem 园区(厂区)子系统
园区子系统用于连接位于一个建筑物中的通讯设备和位于其他建筑物中的设备,它是分布式系统的一个部分,以提供跨越不同建筑物之间的连接通信。园区子系统主要由铜缆,光缆及电气保护设备组成。光缆是主要的园区主干介质 , 这主要是由于光纤所具有的电磁干扰免疫优势和更远的传输距离。通常 , 园区主干连接的是每个建筑物的主设备间。
Management subsystem 管理子系统
管理子系统主要由交联和互联系统构成 , 主要用于连接两个子系统或连接设备间和楼层通讯间的共用设备。不论是连接一个建筑物中的设备或一个园区的设备 , 交联和互联提供了十分简便的路由管理方式。
